| 作 図 ポ イ ン ト（1） |
【Lesson 5】
|

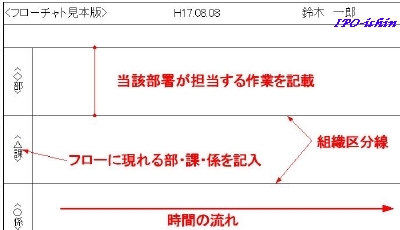

《Step1》 必要部署数を組織区分線で分け、左に各部・課・係などを記入する。 |
|
|
|
||
|

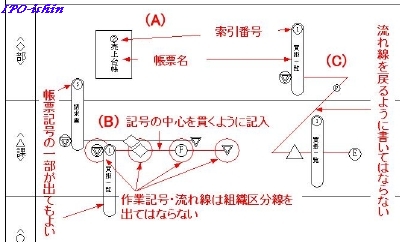

《Step2》 (A) 索引番号は、図表上に現れた帳票順に連番で付ける。 (B) 帳票記号の一部は組織区分線を出てもよいが、作業記号・流れ線は出てはならない。流れ線は記号の中心を貫くようにする。 (C) 流れ線を逆流するように書いてはならない。 |
|
|
|
||
|

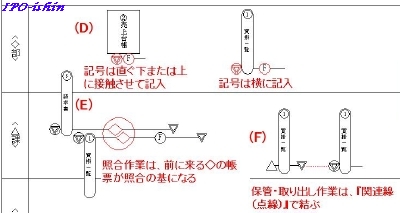

《Step3》 (D) 新規帳票は下か上に記号を接触させて記入し、2度目以降の帳票は横に記入 (E) 照合は◇が前にある帳票が参照基になり、図例では『請求書』が参照基になる。 (F) 『関連線』を引くと当該帳票の前フロー情報を知るうえで有効である。 |
|
